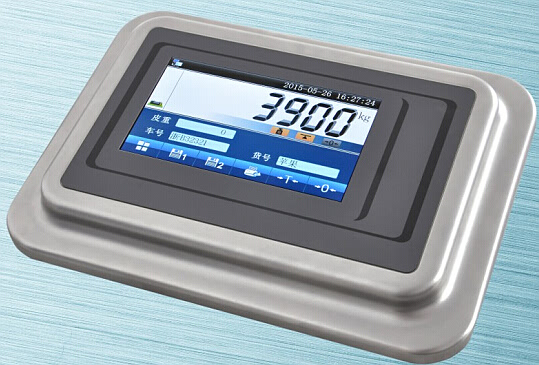

D39稱重儀表

產品介紹：

D39電子稱重儀表是一款采用多任務操作系統技術平臺，TFT顯示和全觸摸操作，專門為數字汽車衡設計的稱重儀表，更大程度得發揮出的數字化的優勢：將所有調秤過程都以圖形文字界面的形式展現在操作人員面前，使調秤變得直觀和高效，將各種常見錯誤操作或故障以對話框的形式進行提示，對話框內詳細的說明使排除故障變得簡單而準確；具有顯示數據清晰的稱重記錄存儲管理界面，使稱重記錄管理變得簡單。適用于數字靜態汽車衡系統。

特點及基本功能：

1、7inch800*480的TFT彩色顯示。

2、觸摸操作準確性高，響應速度快，不需外接鍵盤輔助操作；

3、支持以太網接口、RS232、RS485、并行打印接口和大屏幕接口；

4、多種形象的數字秤調秤界面，使汽車衡數字化優勢得到更好發揮；

5、儀表異常提示信息清晰，且還有排除故障說明；

6、支持中英文觸摸全鍵盤輸入，讓數字與文字編輯更方便；

7、多種方式的秤臺狀態分析界面，讓排除安裝隱患和查問題更方便；

8、支持帶有角度測試的柱式傳感器（選配）；

9、具有用戶、調秤方和制造商多權限管理；

10、支持C型、E型和K型多種動態加密通訊協議傳感器；

11、所有外接設備在電氣上與傳感器隔離，傳感器不受外接設備漏電的影響。同時儀表的傳感器接口具有較強的防浪涌和靜電保護;

12、具有填充式打印磅的排版功能。

主要技術參數：

最大檢定分度數： n=3000

誤差分配系數： pi =0.5

數字傳感器接口:RS485方式，在接12只數字傳感器情況下總線可接至75米

傳輸速率：9600、19200bps

數字傳感器供電電源：DC12V/750mA

數字傳感器通訊協議：長江C協議、C定制協議、E協議、E定制協議和K協議

鍵盤：電阻式觸摸屏

大屏幕接口：20mA電流環恒流源串行輸出，波特率600，傳輸距離≤100米

串行通訊接口：配置標準RS232和RS485，波特率600～19200可選

打印機接口：配置標準并行打印接口，可配接EPSONLQ-300K+Ⅱ、LQ-300K、LQ-680K、LQ-730K，LQ-1600K（+）、松下KX-P1131、KX-P1121、DS-300等款行打印機及外界思普瑞特POS58IV，中崎AB-300K打印機。

以太網接口：10/100Mbps

數字貯存：可貯存1000組車號皮重，4500組最新稱重記錄，300組最新不完整稱重記錄

儀表電源：交流110～220v,50～60Hz

數字傳感器接口：

通信方式 RS485

信號傳輸距離 在接12只數字傳感器情況下總線可接至30米，如需更長，請與本公司聯系

傳輸波特率 9600、19200bps

激勵電源 DC12~14.8V

數字接口能力 最多可接16個數字傳感器

支持通信協議 C型、E型和K型數字協議

顯示： 7inch 800*480TFT顯示屏

鍵盤 電阻式觸摸屏

時鐘： 可顯示年、月、日、時、分、秒，自動閏年、閏月；

大屏幕顯示接口 (與傳感器接口電氣隔離)

傳輸方式 電流環和RS232

傳輸波特率 600bps

串行通訊接口 (與傳感器接口電氣隔離)

傳輸方式 RS232 和RS485

波特率 2400/4800/9600/19200/38400/115200bps可選

以太網接口 (與傳感器接口電氣隔離)

支持遠程通訊

USB接口 (與傳感器接口電氣隔離)

支持容量在4G及以下的U盤
